Welche Materialien werden in einem Spannungsdrucksensor verwendet?
Eine Nachricht hinterlassen
Spannungsdrucksensoren sind wesentliche Geräte, die in einer Vielzahl von Branchen verwendet werden, von Automobil- und Luft- und Raumfahrt bis hin zu Fertigung und Robotik. Diese Sensoren sind so ausgelegt, dass die auf ein Objekt ausgeübte Kraft misst, ob es sich um eine Ziehkraft (Spannung) oder eine Druckkraft (Druck) handelt. Als Lieferant von Spannungsdrucksensoren werde ich oft nach den in diesen Sensoren verwendeten Materialien gefragt. In diesem Blog -Beitrag werde ich die gemeinsamen Materialien diskutieren, die in Spannungsdrucksensoren und deren Eigenschaften verwendet werden.
1. Strukturmaterial
Die strukturellen Materialien eines Spannungsdrucksensors bieten das physikalische Gerüst, das die Erfassungselemente und andere Komponenten an Ort und Stelle hält. Sie müssen stark, starr und dimensional stabil sein, um genaue und zuverlässige Messungen zu gewährleisten.
Edelstahl
Edelstahl ist eines der am häufigsten verwendeten Materialien für den Gehäuse und die strukturellen Komponenten von Spannungsdrucksensoren. Es bietet eine hervorragende Korrosionsbeständigkeit, die in Umgebungen von entscheidender Bedeutung ist, in denen der Sensor Feuchtigkeit, Chemikalien oder anderen korrosiven Substanzen ausgesetzt sein kann. Edelstahl hat auch eine hohe Festigkeit und gute mechanische Eigenschaften, sodass es hohen Spannungs- und Druckniveaus ohne Verformung standhalten kann. Beispielsweise sorgt Edelstahl in marinen Anwendungen, bei denen Sensoren Salzwasser ausgesetzt sind, eine lange Haltbarkeit.
Aluminium
Aluminium ist eine weitere beliebte Wahl für strukturelle Teile. Es ist leicht, was bei Anwendungen von Vorteil ist, bei denen das Gewicht ein Problem darstellt, z. B. in der Luft- und Raumfahrt oder in tragbaren Geräten. Aluminium hat auch eine gute thermische Leitfähigkeit, die dazu beiträgt, dass Wärme während des Betriebs des Sensors erzeugt wird. Es ist jedoch nicht so Korrosion - resistent wie Edelstahl, daher muss es möglicherweise für die Verwendung in harten Umgebungen beschichtet oder anodiert werden.
2. Elemente erkennen
Die Erfassungselemente sind das Herz eines Spannungsdrucksensors, da sie die mechanische Kraft in ein elektrisches Signal umwandeln. Für verschiedene Arten von Erfassungsmechanismen werden verschiedene Materialien verwendet.
Dehnungsmessgeräte
Dehnungsmessgeräte sind die häufigsten Erfassungselemente in Spannungsdrucksensoren. Sie bestehen aus einer dünnen Metallfolie oder einem dünnen Metallfolie oder einem Draht, normalerweise aus Legierungen wie Konstantan (einer Kupfer - Nickellegierung) oder Karma (ein Nickel -Chrom -Aluminium - Manganlegier). Diese Legierungen haben einen hohen und stabilen Messfaktor, was bedeutet, dass sie eine signifikante Änderung des elektrischen Widerstands aufweisen, wenn sie einer Belastung ausgesetzt sind. Wenn auf den Sensor eine Kraft angelegt wird, verformt sich der strukturelle Teil und die daran gebundenen Dehnungsmessgeräte, was zu einer Änderung ihres Widerstands führt. Diese Änderung des Widerstands wird dann gemessen und in ein Signal umgewandelt, das proportional zur angelegten Kraft ist.
Der Vorteil der Verwendung dieser Legierungen ist ihre Linearität und Stabilität über einen weiten Temperaturbereich. Sie können kleine bis große Kräfte mit hoher Präzision genau messen. In industriellen Waagen sorgen beispielsweise Sensoren auf Dehnung - Messgeräte - messgeräte - maßgeschneiderte Sensoren.
Piezoelektrische Materialien
Piezoelektrische Materialien wie Quarz oder bestimmte Keramik wie Bleizirkonat -Titanat (PZT) werden in einigen hohen Leistungsverspannungssensoren verwendet. Piezoelektrische Materialien erzeugen eine elektrische Ladung, wenn sie einer mechanischen Spannung ausgesetzt sind. Diese Eigenschaft macht sie für die Messung dynamischer Kräfte geeignet, beispielsweise bei Impact -Tests oder Vibrationsüberwachung. Piezoelektrische Sensoren können sehr schnell auf Gewaltveränderungen reagieren, wodurch sie ideal für Anwendungen sind, bei denen hohe Geschwindigkeitsmessungen erforderlich sind. Sie eignen sich jedoch nicht zur Messung der statischen Kräfte über lange Zeiträume, da die erzeugte Ladung allmählich ablaufen.
3.. Elektrische Komponenten
Die elektrischen Komponenten eines Spannungsdrucksensors umfassen Drähte, Stecker und Leiterplatten. Diese Komponenten sind für die Übertragung der elektrischen Signale von den Erfassungselementen an die Ausgangsschnittstelle verantwortlich.
Kupfer
Kupfer ist das am weitesten verbreitete Material für die elektrische Verkabelung in Spannungsdrucksensoren. Es hat eine ausgezeichnete elektrische Leitfähigkeit, die einen minimalen Signalverlust während der Übertragung gewährleistet. Kupfer ist auch relativ kostengünstig und leicht zu bearbeiten, was es zu einer praktischen Wahl für massenproduzierte Sensoren macht. Es kann sich jedoch im Laufe der Zeit oxidieren, was seine Leitfähigkeit beeinflussen kann. Um dies zu verhindern, werden Kupferdrähte häufig mit Zinn oder anderen Metallen beschichtet.
Gedruckte Leiterplatten (PCB)
PCBs bestehen aus einem Substratmaterial, normalerweise faserverstärktem Epoxidharz (FR - 4). FR - 4 ist ein guter Isolator, der eine elektrische Interferenz zwischen verschiedenen Komponenten auf der Tafel verhindert. Leitfähige Spuren auf der PCB bestehen aus Kupfer, wodurch die verschiedenen elektrischen Komponenten wie die Dehnungsmessgeräte, die Signalkreisschaltkreise und die Ausgangsanschlüsse verbunden sind.
4.. Versiegelungs- und Isoliermaterialien
Versiegelungs- und Isoliermaterialien werden verwendet, um die inneren Komponenten des Sensors vor Umweltfaktoren wie Staub, Feuchtigkeit und Verunreinigungen zu schützen.
Silikonkautschuk
Silikonkautschuk wird üblicherweise zum Versiegeln des Sensorgehäuses verwendet. Es hat eine hervorragende Flexibilität, eine gute Haftung an verschiedene Materialien und eine hohe Beständigkeit gegen Temperatur und Verwitterung. Silikonkautschuk kann ein dichtes Dichtung bilden, wodurch Feuchtigkeit und Staub in den Sensor eindringen können. Es kann auch einer Vielzahl von Temperaturen von - 50 ° C bis 200 ° C standhalten, was es für verschiedene industrielle und Umweltanwendungen geeignet ist.
Epoxidharz
Epoxidharz wird zur Einkapselung und Isolierung empfindlicher Komponenten wie Dehnungsmessgeräte und elektronischen Schaltungen verwendet. Es bietet mechanische Schutz und elektrische Isolierung. Epoxidharz hat eine gute chemische Resistenz und kann je nach Anwendungsanforderungen so formuliert werden, dass sie unterschiedliche Eigenschaften haben, wie z. B. hohe Härte oder Flexibilität.
Verschiedene Arten von Spannungsdrucksensoren und deren materielle Überlegungen
Es gibt verschiedene Arten von Spannungsdrucksensoren mit jeweils eigenem materiellen Anforderungen.

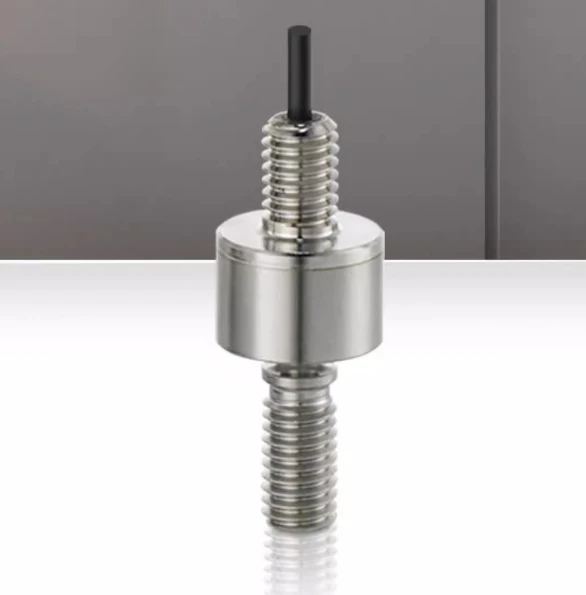

Spannungsdrucksensor Schraube
Schraubenspannungsdrucksensoren sind so ausgelegt, dass sie mit Schrauben installiert werden. Die strukturellen Teile müssen aus Materialien bestehen, die den Anziehungskräften während der Installation standhalten können. Edelstahl ist oft eine gute Wahl für den Körper des Sensors, während die aus Konstantan oder Karma bestehenden Dehnungsmessgeräte zur genauen Kraftmessung verwendet werden.
Typ S -Spannungsdrucksensor
Typ -S -Sensoren sind durch ihr s -geformtes Design gekennzeichnet, das eine hohe Empfindlichkeit gegenüber Spannungskräften bietet. Die S -geformte Struktur besteht typischerweise aus Aluminium oder Edelstahl für ihre Festigkeit und Flexibilität. Die Erfassungselemente sind wiederum in der Regel Dehnungsmessgeräte für zuverlässige Kraft - Signalumwandlung.

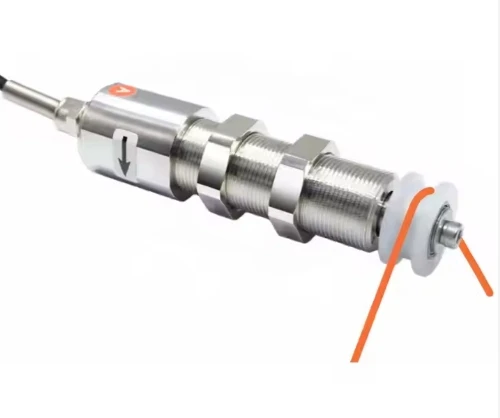

Spannungssensor für Einzelscheibe
Einzelriemenspannungssensoren werden verwendet, um die Spannung in einem Kabel oder Gürtel zu messen, das über eine Riemenscheibe fließt. Die Riemenscheibe besteht oft aus einem harten, tragenden Material wie gehärtetem Stahl oder hochkarmen Kunststoff. Der Sensorkörper kann aus Aluminium für seine leichte Eigenschaft hergestellt werden, und es werden Dehnungsmessgeräte verwendet, um die Spannungskräfte zu messen.
Abschluss
Die in einem Spannungsdrucksensor verwendeten Materialien spielen eine entscheidende Rolle bei der Leistung, Haltbarkeit und Eignung für verschiedene Anwendungen. Aus den strukturellen Materialien, die die Erfassungselemente unterstützen, die die Kräfte erkennen, wird jedes Material auf der Grundlage seiner Eigenschaften sorgfältig ausgewählt. Als Lieferant von Spannungsdrucksensoren verstehen wir, wie wichtig es ist, hochwertige Materialien zu verwenden, um zuverlässige und genaue Sensoren zu gewährleisten.
Wenn Sie Spannungsdrucksensoren für Ihre spezifische Anwendung benötigen, unabhängig davon, ob sie sich in der industriellen Automatisierung, Automobilversuchen oder einem anderen Bereich befinden, sind wir hier, um zu helfen. Wir können Ihnen Sensoren aus den am besten geeigneten Materialien zur Verfügung stellen, um Ihre Anforderungen zu erfüllen. Kontaktieren Sie uns, um eine Diskussion über Ihre Beschaffungsbedürfnisse zu beginnen und den perfekten Spannungsdrucksensor für Ihr Projekt zu finden.
Referenzen
- "Force Measurement Handbook", herausgegeben von Peter H. Sydenham, John Wiley & Sons.
- "Materials Science and Engineering: Eine Einführung", von William D. Callister Jr. und David G. Rethwisch.
- Technische Datenblätter verschiedener Hersteller von Spannungsdrucksensor.
